xEnergy – система распределительных щитов до 4000А

xEnergy соединит Вас в будущем

Система распределительных щитов xEnergy компании Moeller предлагает новые возможности для решения Ваших проектов. Легкое проектирование, простой монтаж, очень короткое время на сборку и быстрая доступность, это все преимущества, которые Вы оцените с достоинством. xEnergy позволяет использовать большое количество комбинаций монтажных систем и оболочек, которые оптимизированы для размеров оборудования “Моеллер”.

Модульные решения – эффективный путь для снижения расходов

xEnergy приходит с решением, которое сможет удовлетворить разные, часто даже противоречивые требования. Коммутационные и защитные приборы, монтажные комплекты и система сборных шин создают технически совершенное, но при этом с точки зрения конструкции простое решение. Детально разработанная модульная конструкция предлагает широкою гамму комбинаций, вследствие чего мы имеем экономию места, времени и, следовательно, денег.

Стандарты	EN 60439-1, (IEC/EN)
Типовое исполнение	TTA/PTTA (полностью/частично прошедшие полное типовое испытание распределительные щиты)
Внутреннее распределение распределительных щитов	Форма 1-4b
Номинальное напряжение Ue	690В/50Гц
Номинальный ток Ie	макс. 4000А
Номинальный кратковременный ток короткого замыкания Icw	макс. 100кА (1с)
Степень защиты	IP31/IP55
Виды сетей	TN/TT/IT
Стандартный цвет	RAL 7035
Размеры
Высота	2000 мм (без цоколя)
Ширина	425/600/800/1000/1200 мм
Глубина	400/600/800 мм

Преимущество системы, прошедшей полное типовое испытание

Система распределительных щитов xEnergy состоит из прошедших типовое испытание функциональных модулей, которое в отдельных деталях и во всем комплекте полностью соответствует требованиям стандарта EN 60439-1. Наряду со стандартными исполнениями распределительных щитов с относительно простым оборудованием (форма разделения 1-2 согласно EN 60439-1) возможно конструировать сложные распределительные щиты с внутренним разделением отсеков (форма разделения 3-4). С преимуществом вы можете комбинировать секции ввода и соединительные секции с силовыми автоматическими выключателями IZM и NZM со сборными шинами максимально до токов 4000А, и в то же время использовать индивидуально оснащенные секции для коммутации и защиты конечных цепей до 630А.

Характеристики типов секций

Вводные секции ХР предназначены для монтажа силовых автоматических выключателей IZM и NZM

Преимущества:

• Прошедшие полное типовое испытание секции (ТТА) до 4000А
• Наглядная и симметрическая конструкция с одним силовым автоматическим выключателем на секцию снижает количество сборных шин и время монтажа
• Возможность конструкции с внутренним разделением макс. 4 формы для повышения безопасности
• Удобная упаковка комплектующих, мин. транспортные и складские требования
• Быстрый монтаж благодаря модулям в виде набора для силовых автоматических выключателей
• Большая гибкость подключений: кабельные наконечники, соединительная система, сборные шины

Распределительные секции XF предназначены для монтажа силовых автоматических выключателей, пускателей и остальных приборов “Моеллер”

Преимущества:

• Прошедшие полное типовое испытание секции (ТТА) до 630А
• Высокая плотность встроенных приборов – оптимальное использование пространства распределительного щита
• Макс. 38 модулей в каждой секции (высота модуля 50 мм при горизонтальном монтаже)
• Простой монтаж приборов при внутреннем разделении (форма 4), лицевые части приборов на одном уровне
• Гибкая комбинация отдельных отсеков и сборных шин удовлетворит самые различные требования и местные установочные стандарты

Универсальные секции XG предназначены для монтажа остальных приборов

Преимущества:

• Универсальная монтажная рама
• Возможность использования элементов системы ProfiLine (Xboard)
• Предназначены для монтажа компенсационных конденсаторов, частотных преобразователей, устройств плавного пуска, оборудования для управления потреблением, коммутационных приборов, элементов автоматизации и т.п.
• Возможность выбора комбинации отдельных отсеков и сборных шин

Функциональные отсеки автоматических выключателей

Верхний монтаж системы сборных шин для токов до 3200А

Задний монтаж системы сборных шин для токов до 4000А

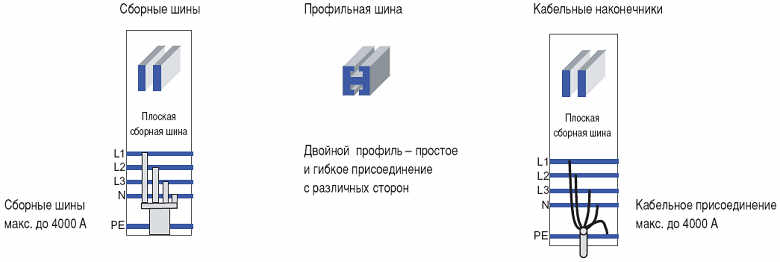

Способы присоединения

Преимущества партнерства с кампанией “Моеллер”

С использованием распределительных щитов xEnergy Вы приобретаете уверенность благодаря системе прошедшей полное типовое испытание, свойства которой были проверены в центре испытаний и результаты тестов определенно подтверждают заявленные характеристики. При соблюдении предписанных процедур, которые монтажная фирма получит от компании “Моеллер”, возможно гарантировать параметры, которые проверены типовыми  тестами. Производитель выполняет только функциональные и индивидуальные испытания отдельных распределительных щитов.
