Контакторы DIL

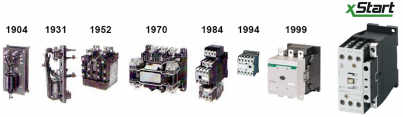

Этапы развития 1904 - 2004. 100 лет с контакторами от Moeller - непрерывный прогресс.
![прогресс](/content/images/2972.jpg)
Обзор программы
![Категория применения AC](/content/images/2973.jpg)
Категория применения AC

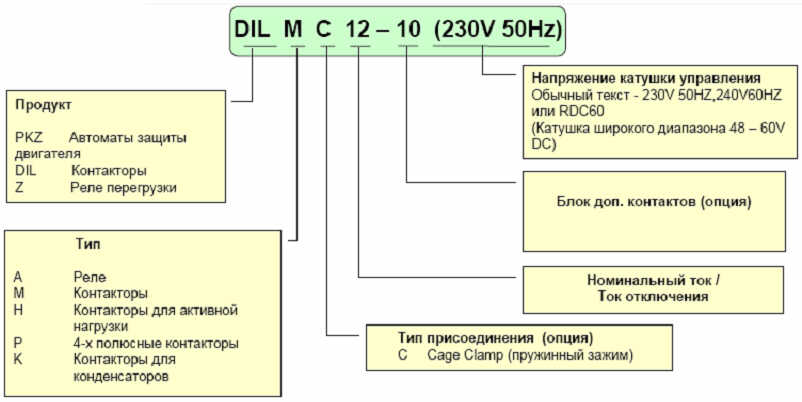

Расшифровка референса
![Расшифровка референса](/content/images/2974.jpg)

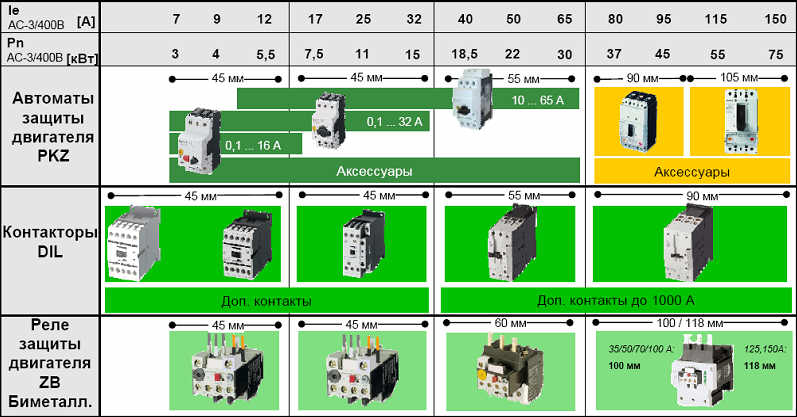

Обзор xStart/DIL
![Обзор xStart / DIL](/content/images/2975.jpg)
Внешний вид контакторов
![Реле и контакторы до 12 А](/content/images/2976.jpg) | ![Контакторы до 32А](/content/images/2977.jpg) |
Реле и контакторы до 12 А | Контакторы до 32А |
- Втычные контакты для клемм до 12 A
- Возможность установки механической блокировки
- Втычные контакты для катушки управления
- Место подключения дополнительных контактов

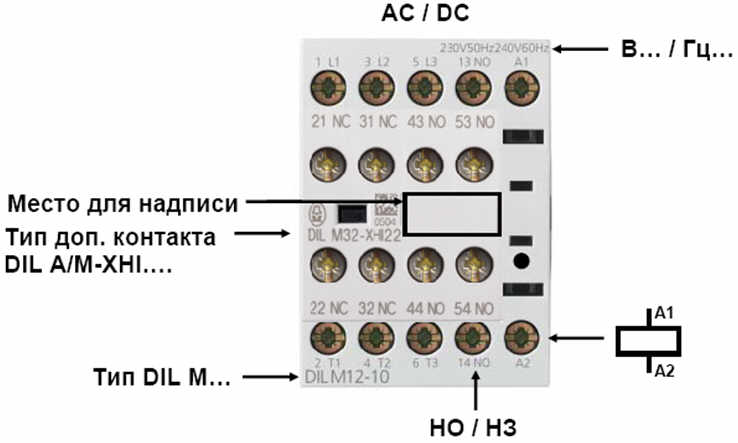

Внешний вид передней панели (DIL M12)
![Внешний вид передней панели (DIL M12)](/content/images/2978.jpg)
Возможности/преимущества: хомутные зажимы
Двойные зажимы с раздельными разъемами для DIL от 7 до 400A
![Двойные зажимы с раздельными разъемами для DIL от 7 до 400A](/content/images/2979.jpg)

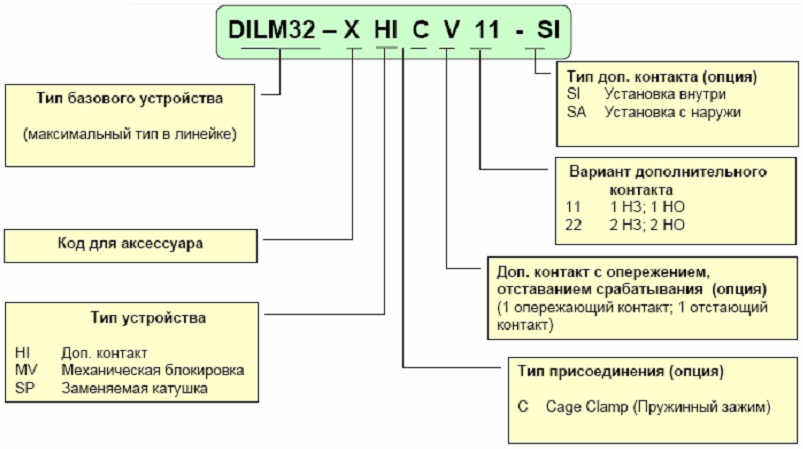

Расшифровка референса для аксессуаров
![Расшифровка референса для аксессуаров](/content/images/2980.jpg)

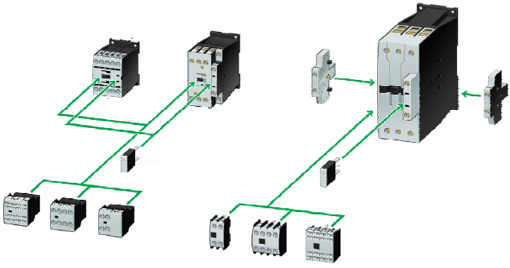

Установка различных доп. контактов
![Установка различных доп. контактов](/content/images/2981.jpg)

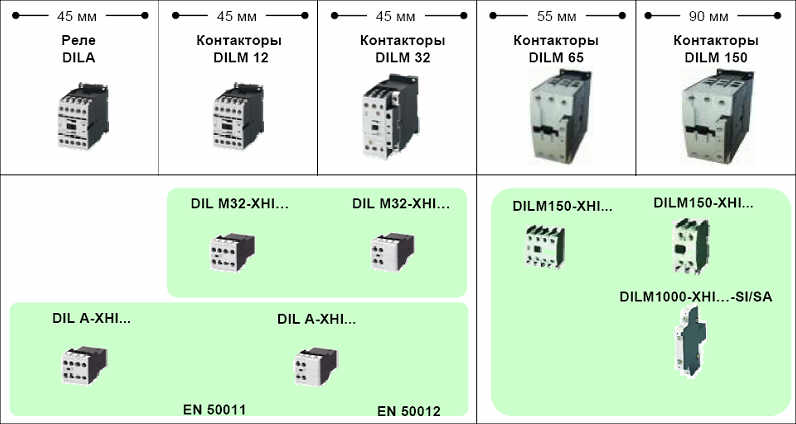

Дополнительные контакты для различных типоразмеров
![Дополнительные контакты для различных типоразмеров](/content/images/2982.jpg)

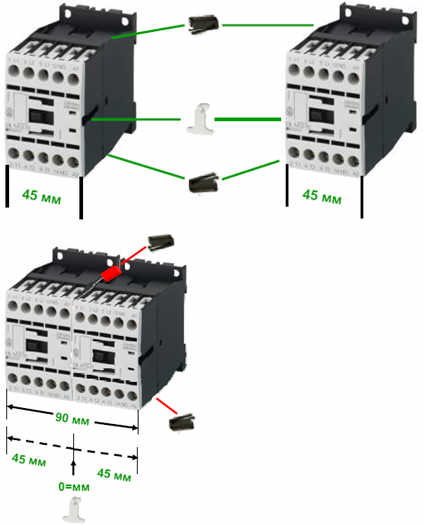

Механическая блокировка ≤ 15 A
![Механическая блокировка 15 A](/content/images/2983.jpg)

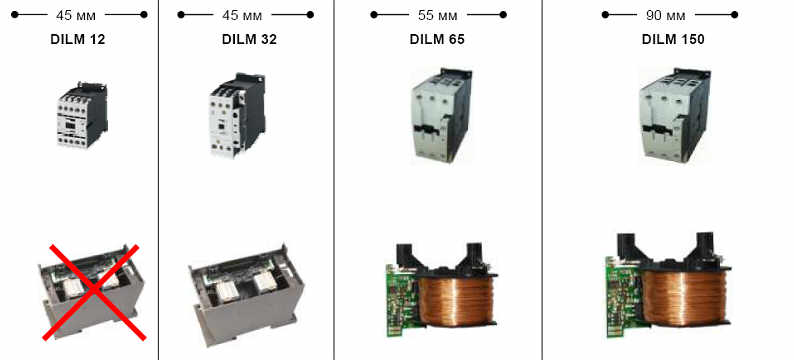

Катушки управления постоянным током от DIL M17 до DIL M150
![Катушки управления постоянным током от DIL M17 до DIL M150](/content/images/2984.jpg)
Тип | Диапазон напряжений |
DIL M.. (RDC24) | 24 ... 27 VDC |
DIL M.. (RDC60) | 48 ... 60 VDC |
DIL M.. (RDC130) | 110 ... 130 VDC |
DIL M.. (RDC240) | 200 ... 240 VDC |
Все контакторы с управлением от постоянного тока имеют встроенный супрессор.
Катушки управления переменным током DIL M115 и DIL M150
Тип | Диапазон напряжений |
DIL M.. (RAC48) | 42 ... 48 В AC |
DIL M.. (RAC120) | 100 ... 120 В AC |
DIL M.. (RAC240) | 190 ... 240 В AC |
DIL M.. (RAC440) | 380 ... 440 В AC |
DIL M.. (RAC500) | 480 ... 500 В AC |
Свойства/преимущества DIL
- Пониженное энергопотребление при управление постоянным током.
- Из за пониженного энергопотребления допускается установка в плотную, что позволяет экономить место.
- Уменьшение расходов на вентиляцию шкафа.
- Пониженная энергия потребления DC-контакторов.
- Катушка 24 В DC с рабочим диапазоном 0,7 ... 1,3 (16,8 В ... 31,2 В).
- Управление напрямую с контактора (без промежуточного реле).

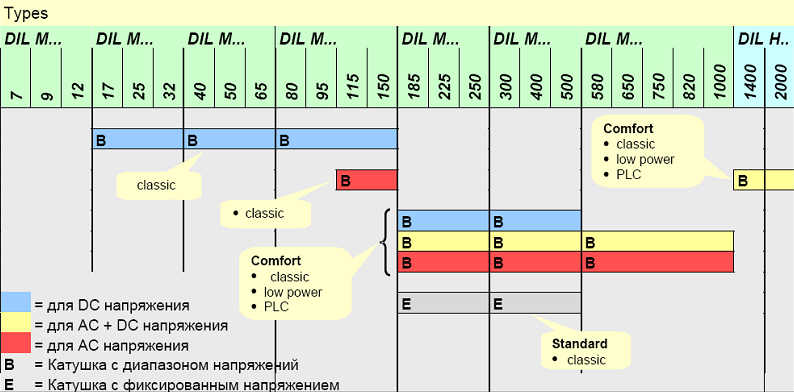

Напряжения управления DIL AC/DC
![Напряжения управления DIL AC/DC](/content/images/2985.jpg)
AC - переменный ток, DC - постоянный ток
Сменные катушки управления DILM…
![Сменные катушки управления DILM…](/content/images/2986.jpg)

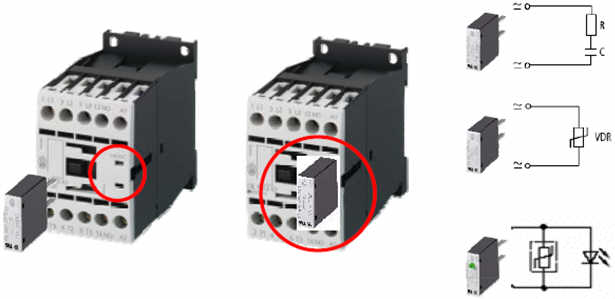

AC супрессоры DIL
![AC супрессоры DIL](/content/images/2987.jpg)
Дополнительная информация

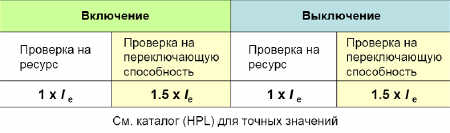

Испытания для категории AC-1
![Испытания для категории AC-1](/content/images/2988.jpg)

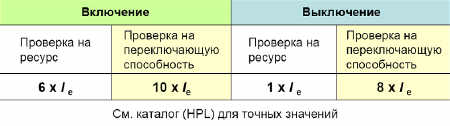

Испытания для категории AC-3
![Испытания для категории AC-3](/content/images/2989.jpg)
Испытания для категории AC-4
![Испытания для категории AC-4](/content/images/2990.jpg)
